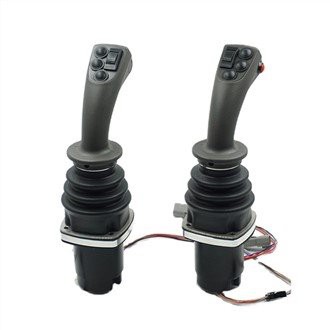

HJ89 Series Grip Multi-axis Operation Joystick
ميزات المنتج • مقابض صناعية للخدمة الشاقة ، تدعم آلات ومعدات الحفر ؛ • طريقة الكشف عن مستشعر القاعة غير المتصلة. • وضع عملية عودة الربيع. • هناك أنواع مختلفة من السيطرة للاختيار. • خرج ناقل CAN اختياري. التطبيق هذه السلسلة من المنتجات ...
الوصف
مواصفات المنتج
• مقابض صناعية ثقيلة تدعم آلات ومعدات الحفر.
• طريقة الكشف عن مستشعر القاعة غير المتصلة.
• وضع عملية عودة الربيع.
• هناك أنواع مختلفة من السيطرة للاختيار.
• خرج ناقل CAN اختياري.
طلب
تُستخدم هذه السلسلة من المنتجات بشكل أساسي في المعدات الثقيلة ، مثل الرافعات ، والرافعات الشوكية ، والحفارات ، ومنصات العمل الجوية ، والجرارات ، والحصادات ، إلخ.
معلومات تقنية
المعلمات الكهربائية
نوع القاعة
جهد إمداد الطاقة | 5 ± 0. 5 فولت تيار مستمر |
تيار إمداد الطاقة (التيار المقنن لإمداد الطاقة) | <11mA (single axis) 22mA (dual axis) |
الحد المسموح به من الجهد الزائد | 20 فولت تيار مستمر |
الحد العكسي للجهد المسموح به | -10 Vdc |
الخطأ الخطي لجهد الخرج | <± 0.2V |
المعلمات الميكانيكية
زاوية التأرجح | ± 20 درجة |
طريقة العمل | عودة الربيع التلقائية |
قوة الانطلاق | 20N |
قوة التشغيل القصوى | 11N |
الحد من القوة | > 300N |
خدمة الحياة | >2 مليون مرة |
وزن | حوالي 660 جرام |
المعلمات البيئية
درجة حرارة العمل | -30 درجة مئوية ~ زائد 70 درجة |
درجة حرارة التخزين | -40 درجة ~ زائد 85 درجة |
درجة الحماية | IP65 (فوق لوحة التثبيت) |
منتجإعدادات
سلسلة HJ89
طريقة التشغيل
1A | عملية أحادية المحور الأمامي والخلفي |
2AC | أي اتجاه عملية من محورين |
مساهمة الجهد
S | 5Vdc (الجهد القياسي) |
W | 9 ~ 36Vdc (جهد واسع) |
إشارة الخرج
نوع القاعة (جهد التغذية 5VDC)
H51 | القاعة الواحدة ، 0. خرج جهد 5 ~ 2.5 ~ 4.5Vdc |
H52 | القاعة المفردة ، 0 ~ 2.5 ~ 5Vdc إخراج الجهد |
H53 | قاعة واحدة ، خرج جهد 1.25 ~ 2.5 ~ 3.75Vdc |
J33 | CAN 2. 0 خرج ناقل B ، عنوان المصدر هو 33 ، بروتوكول J1939 |
J34 | CAN 2. 0 خرج ناقل B ، عنوان المصدر هو 34 ، بروتوكول J1939 |
قبضة عصا التحكم
SP
طريقة الخروج
L (منفذ مباشر)
D (موصل ألماني)
※ يمكن تخصيص شكل مخرج الموصلات الأخرى
تركيبات كهربائية
خرج CANbus
دبوس لا | وظيفة |
1 | 9 ~ 36 فولت |
2 | قوة 0 V. |
3 | يمكن عالية |
4 | يمكن منخفضة |
5 | يمكن درع |
6 | N/A |
تعريف خرج مستشعر القاعة
لون | وظيفة |
أحمر | مدخلات الطاقة 5 فولت |
أسود | GND |
أصفر | إخراج القاعة في الاتجاه الأمامي والخلفي |
أبيض | إخراج القاعة في الاتجاه الأيسر والأيمن |
