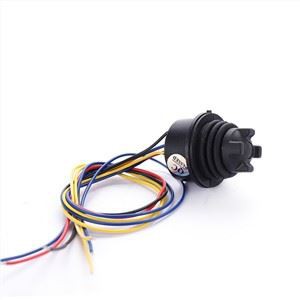

عصا التحكم ذات تأثير قاعة الإصبع ذات 3 محاور - سلسلة FJ9S

عصا تحكم ذات تأثير هول ثلاثي المحاور مع زر علوي



ميزات وفوائد عصا التحكم بأطراف الأصابع ذات 3 محاور

عصا التحكم من سلسلة FJ9S عبارة عن وحدة تحكم بدون تلامس ومتعددة-المحاور توفر تحكمًا طويل الأمد في تحديد موضع الإصبع. عصا التحكم من سلسلة FJ9S، وهي عصا تحكم صغيرة الحجم ومنخفضة الحجم - تستخدم تقنية تأثير Hall غير المتصلة، مصممة لقوة تشغيل منخفضة، وتطبيقات بيئة نظيفة تتطلب دقة ودقة دائمة. يستخدم بشكل أساسي في جهاز التحكم عن بعد، والتحكم في الطائرات بدون طيار، والتحكم في الدوائر التلفزيونية المغلقة وما إلى ذلك.





ميزات المنتج

استنادًا إلى المبادئ المريحة، فهو مدمج الشكل ومريح في التشغيل.

عملية الإصبع، عودة الربيع.

تشغيل ثلاثة محاور -في أي زاوية وفي أي اتجاه.

التعامل مع الجزء العلوي مع زرين على الأكثر.

يمكن اختيار مخرج موصل RS232 أو USB





التطبيقات الصناعية لعصا التحكم ذات تأثير هول ثلاثي المحاور

تستخدم هذه السلسلة من المنتجات بشكل رئيسي في معدات التحكم بالفيديو والكراسي المتحركة الكهربائية والمعدات الطبية.





المعلومات الفنية

المعلمات الكهربائية

جهد إمداد الطاقة	5 ± 0.5Vdc (الجهد القياسي)
	9 ~ 36Vdc (جهد واسع)
الحد الأقصى لجهد مصدر الطاقة	22mA (محور XY)
	33 مللي أمبير (المحور Z)
الحد الأقصى للجهد الزائد	20 فولت تيار مستمر
الحد الأقصى لجهد القطبية العكسية	-10 فولت تيار مستمر
مقاومة الحمل	10KΩ
متوسط ​​​​الجهد الناتج	2.5 ± 0.1 فولت تيار مستمر
خطأ خطي لجهد الخرج	<± 0.2V



المعلمات الميكانيكية

زاوية هزازة	± 28 درجة (محور XY)؛ ± 42 (المحور Z)
طريقة التشغيل	عودة الربيع التلقائي
قوة البداية	3N
أقصى قوة تشغيل	8N
الحد من القوة	> 300N
خدمة الحياة	>5 مليون مرة (المحور XY)
	>5 مليون مرة (المحور Z)
وزن	143.5g



المعلمات البيئية

درجة حرارة العمل	-30 درجة ~ + 70 درجة
درجة حرارة التخزين	-40 درجة ~ + 85 درجة
درجة الحماية	IP65 (فوق لوحة التثبيت)



نموذج المنتج

تكوين المنتج

سلسلة FJ9S

جهد الإدخال

S	5Vdc (الجهد القياسي)
W	9 ~ 36Vdc (جهد واسع)



الحد من اختيار اللوحة

1اكس	مشقوق (المحور X)
1AY	مشقوق (المحور Y)
2AP	زائد
2AC	طريقة الحد الدائري
2AQ	طريقة الحد المربع
2AG	حد مستدير + أخدود توجيهي



إشارة الإخراج

H51	نوع القاعة، خرج الجهد 0.5 ~ 2.5 ~ 4.5 فولت
H52	نوع القاعة، خرج الجهد 0 ~ 2.5 ~ 5 فولت
RS232	RS232 إخراج الإشارة الرقمية التسلسلية
USB	واجهة USB إخراج الإشارة الرقمية



التعامل مع الاختيار

Z0	مقبض سلسلة Z، بما في ذلك المحور Z، بدون زر
Z1	مقبض سلسلة Z، بما في ذلك المحور Z، وزر واحد
Z2	مقبض سلسلة Z، بما في ذلك المحور Z، والزر المزدوج
ZN0	مقبض سلسلة Z، بدون محور Z، بدون زر
ZN1	مقبض سلسلة Z، بدون محور Z، زر واحد
ZN2	مقبض سلسلة Z، بدون محور Z، زر مزدوج
L0	مقبض سلسلة L، بدون محور Z، بدون زر
L1	مقبض سلسلة L، بدون محور Z، زر واحد
L2	مقبض سلسلة L، بدون محور Z، زر مزدوج
L3	مقبض سلسلة L3، بدون محور Z، بدون زر
H0	مقبض سلسلة H، مع محور Z، بدون أزرار
H1	مقبض سلسلة H، بما في ذلك المحور Z، وزر واحد
H2	مقبض سلسلة H، بما في ذلك المحور Z، والزر المزدوج
HN0	مقبض سلسلة H، بدون محور Z، بدون زر
HN1	مقبض سلسلة H، بدون محور Z، زر واحد
HN2	مقبض سلسلة H، بدون محور Z، زر مزدوج

※ ملاحظات:تتوفر حاليًا ثلاثة منتجات-محاور بمقابض من السلسلة Z ومقابض من السلسلة H؛





وحدة تحكم جويستيك بتأثير القاعة:الأسئلة الشائعة لعصا التحكم بطرف الإصبع ذات 3 محاور



ما هو تأثير القاعة؟

إذا كان هناك تيار كهربائي يتدفق عبر موصل في مجال مغناطيسي، فإن المجال المغناطيسي يمارس قوة عرضية على حاملات الشحنة المتحركة والتي تميل إلى دفعها إلى جانب واحد من الموصل. إن تراكم الشحنات على جانبي الموصلات سوف يوازن هذا التأثير المغناطيسي، مما ينتج جهدًا قابلاً للقياس بين جانبي الموصل. ويسمى وجود هذا الجهد العرضي القابل للقياس بتأثير هول نسبة إلى EH Hall الذي اكتشفه في عام 1879.

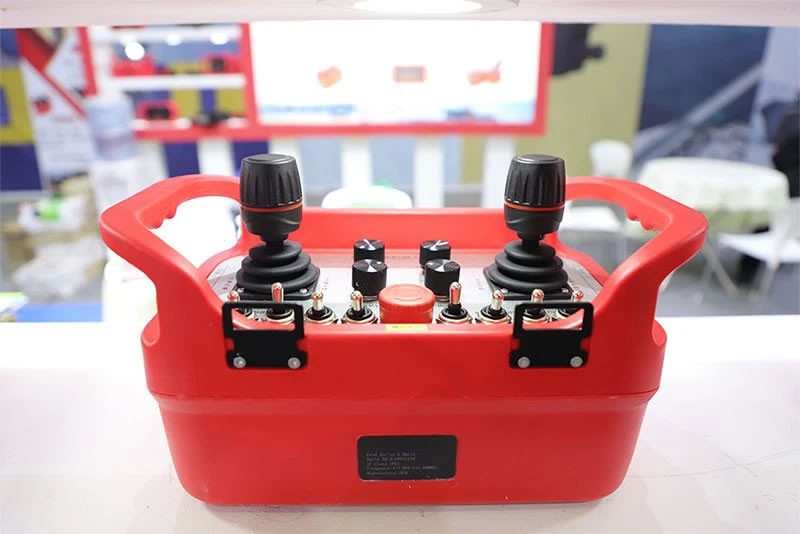

مستشعر تأثير هول مطبق على عصا التحكم الكهربائية

توسعت أيضًا تطبيقات استشعار تأثير هول لتشمل التطبيقات الصناعية، والتي تستخدم الآن أذرع التحكم بتأثير هول للتحكم في الصمامات الهيدروليكية، لتحل محل الرافعات الميكانيكية التقليدية بالاستشعار غير التلامسي. وتشمل هذه التطبيقات شاحنات التعدين، واللوادر ذات المحراث الخلفي، والرافعات، والحفارات، والرافعات المقصية، وما إلى ذلك.



ومع تزايد الحاجة إلى أذرع التحكم، يتعرض المصممون لضغوط أكبر لتحقيق متطلبات الاستخدام مع خفض التكلفة أيضًا. تتضمن هذه المتطلبات، على سبيل المثال لا الحصر، الحساسية والدقة وانخفاض الطاقة والتشغيل الأكثر سلاسة وحجم التثبيت المخصص وميزات الوظائف- المتعددة. إنه مهم بشكل خاص في البيئات الصناعية حيث يعد التحكم المناسب في المعدات الثقيلة أمرًا بالغ الأهمية لمنع الإصابات المرتبطة بالعمل أو فقدان الإنتاجية.



قامت CGEC بتطوير عدة أنواع من أذرع التحكم الكهربائية الصناعية خصيصًا لخدمة مصنعي المعدات الأصلية (OEMs) والمشغلين عبر البيئات الصناعية والتجارية والاستهلاكية. عند التركيز على التطبيقات الصناعية، تلعب أذرع التحكم في الآلات والمعدات دورًا حاسمًا. لهذا السبب، من المهم أن تكون على دراية باثنين من الأنواع الرائدة من عصي التحكم الصناعية: عصي التحكم ذات تأثير هول وعصي التحكم ذات مقياس الجهد.



ميزات عصا التحكم من نوع القاعة:

● اكتشاف زاوية عدم التلامس-في القاعة

● يدوم طويلاً

● مقاومة عالية للتلوث

● الاتجاه في المستقبل

● الطاقة 5 فولت، 9 ~ 36 فولت ممكنة.

باستثناء عصا التحكم من سلسلة FJ120، يمكن تصنيع جميع عصي التحكم في نوع القاعة.



كيف نحصل على عينات من عصا التحكم ذات تأثير القاعة؟

يمكننا تقديم عينات مجانية مع رسوم الشحن، ولكن عليك دفع ثمن العينة قبل الشحن، ثم سنقوم بإرجاع رسوم العينة في طلبك الأول.



ما هو وقت التسليم لعصا التحكم ذات تأثير القاعة؟

بالنسبة لعصا التحكم ذات تأثير القاعة، نقوم دائمًا بإعداد بعض المخزون للتأكد من أن معدات العميل في حاجة ماسة إلى أذرع التحكم البديلة، ويمكننا ترتيب التسليم في نفس اليوم. إذا تم استخدامها كبديل لصيانة ما بعد-المبيعات، يمكنك العثور على رقم الجزء المقابل في الكتالوج، ويمكن استخدامه بعد التثبيت. بالنسبة لعصا التحكم المخصصة، سيستغرق الأمر عمومًا أسبوعين لإنهاء المنتج. إذا كان العميل يحتاج إلى عصا التحكم ذات تأثير القاعة بشكل عاجل، فيمكننا متابعة العميل لتسليم البضائع في أسرع وقت. السرعة والدقة والجودة!



ما هو مصطلح الدفع الخاص بك لعصا التحكم تأثير القاعة؟

● الدفع أقل من أو يساوي 1000 دولار أمريكي، 100% مقدمًا.

● الدفع أكبر من أو يساوي 1000 دولار أمريكي، 30% مقدمًا، ورصيد 70% قبل الشحن.

إذا كان لديك أي سؤال آخر، فلا تتردد في الاتصال بنا wangyi@halljoystick.com



هل أنت شركة تجارية أو مصنعة لعصا التحكم ذات التأثير القاعي؟

نحن مصنعون لعصا التحكم ولدينا 20+ من الخبرة.



كيف تحصل على صيانة مجانية مدى الحياة؟

إذا كنت مستخدمًا، فيمكنك إعادة الشحن إلى المصنع، وبعد الفحص والإصلاح، قم بإرساله مرة أخرى إلى العميل وتقديم تقرير الإصلاح. إذا كنت تاجرًا، فإننا نقدم لك قطع غيار مجانية أو نعيد شحنها للإصلاح. يمكننا أيضا توفير خدمة التبادل.



هل يوجد دليل مستخدم لعصا التحكم ذات تأثير القاعة المخصصة؟

نعم، نحن نقدم تعليمات تخصيص عصا التحكم. إذا لزم الأمر، يمكننا تقديم الفيديو أو التوجيه عبر الإنترنت.
