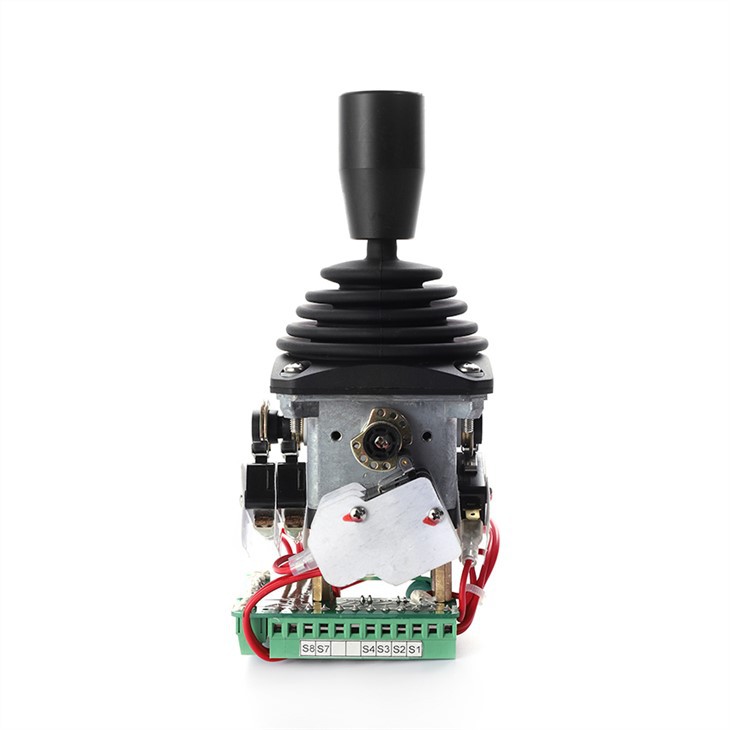

تأثير هول أو عصا التحكم في قبضة اليد بمقياس الجهد
يتم إعادة ضبط الزنبرك تلقائيًا، أو تشغيل محور واحد أو ثنائي المحور.
يمكنك اختيار العمل في الاتجاه المتقاطع أو في أي اتجاه.
الوصف
سلسلة HJ30
مقبض تشغيل متعدد المحاور من نوع المقبض
مواصفات المنتج
يتم إعادة ضبط الزنبرك تلقائيًا، أو تشغيل محور واحد أو ثنائي المحور.
يمكنك اختيار العمل في الاتجاه المتقاطع أو في أي اتجاه.
جهاز كشف الزاوية هو مقياس الجهد أو مستشعر القاعة، الذي يتمتع بعمر خدمة طويل.
مفتاح ميكرو تيار عالي قابل للتكوين (10A @ 30Vdc).
تتوفر تنسيقات الإخراج المختلفة.
يمكن تهيئتها مع مجموعة متنوعة من النماذج
مدى التطبيق
تُستخدم هذه السلسلة من المنتجات بشكل أساسي في شاحنات العمل الجوية وأجهزة الحفر الدوارة وشاحنات الإطفاء الجوية والرافعات وآلات الدرع وأنظمة التحكم الكهربائية والكهروهيدروليكية الأخرى.
معلومات تقنية
المعلمات الكهربائية
نوع الجهد
جهد إمداد الطاقة | <36Vdc |
قيمة المقاومة الإجمالية | 5KΩ, 10KΩ |
مركز زاوية المنطقة الميتة | ± 3 درجة |
الطاقة القصوى | 0.2W |
نوع القاعة
جهد إمداد الطاقة | e5 ٪c2٪b1 ٪7b٪7b1٪7d٪7d.5Vdc |
الحد من الجهد الزائد المسموح به | 20 فولت تيار مستمر |
عكس الحد المسموح به من الجهد | -10في دي سي |
خطأ خطي في جهد الخرج | <± 0.2V |
مع دائرة التحويل
جهد إمداد الطاقة | 18 ~ 36 فولت تيار مستمر (يو 21 ~ يو 24) |
استهلاك الطاقة الحالي | <20mA |
الحد الأقصى للإخراج الحالي | 10 مللي أمبير (عند خرج الجهد القياسي) |
التبديل الجزئي
سعة التحميل | 10A @ 30Vdc (حمل مقاوم) |
خدمة الحياة | >30 مليون مرة أو أكثر (ميكانيكي) |
>200،000 مرة (كهربائي) | |
مقاومة العزل | 100 ميجا أوم أو أكثر (مقياس مقاومة العزل 500 فولت تيار مستمر) |
زاوية البداية | ± 3 درجة ~ ± 5 درجة |
المعلمات الميكانيكية
زاوية هزازة | ± 25 درجة |
طريقة التشغيل | عودة الربيع التلقائي |
قوة البداية | 5N |
أقصى قوة تشغيل | 30N |
الحد من القوة | ＞300N |
خدمة الحياة | > 2 مليون مرة (نوع الجهد) |
5＞ مليون مرة (نوع القاعة) | |
وزن | 460 جرام (بدون نهاية علوية) |
المعلمات البيئية
درجة حرارة العمل | -30 درجة ~ + 70 درجة |
درجة حرارة التخزين | -40 درجة ~ + 85 درجة |
درجة الحماية | IP65 (فوق لوحة التثبيت) |
اختيار المنتج
مسلسل
HJ30
طريقة التشغيل
1A | عملية أمامية خلفية أحادية المحور |
2ا ا ف ب | اتجاه التشغيل المتقاطع ثنائي المحور |
2AC | أي اتجاه العملية من محورين |
التبديل الجزئي
مرض التصلب العصبي المتعدد00 | بدون التبديل الجزئي |
إم إس 22 | مع مفتاح صغير للوضع الأمامي والخلفي 10 أمبير |
إم إس 23 | مع وضع محايد 10 أمبير مغلق بشكل طبيعي ومفتاح صغير للوضع الأمامي والخلفي |
إشارة الخرج
نوع الجهد|(مصدر التيار<36VDC)
P051 | 5KΩ مركز استغلالها الجهد |
P101 | مقياس جهد مركزي 10 كيلو أوم |
نوع القاعة (جهد الإمداد 5VDC)
H51 | 0.5 ~ 2.5 ~ 4.5 فولت تيار مستمر |
H52 | 0 ~ 2.5 ~ 5 فولت تيار مستمر |
H53 | 1.25 فولت ~ 2.5 فولت ~ 3.75 فولت تيار مستمر الجهد الناتج |
مع دائرة التحويل
U21 | جهد مصدر الطاقة 18 ~ 36 فولت تيار مستمر، -10 فولت ~ 0 فولت ~ + 10 فولت خرج الجهد |
U22 | جهد مصدر الطاقة 18 ~ 36 فولت تيار مستمر، + 10 فولت ~ 0 فولت ~ + 10 فولت خرج الجهد |
U23 | جهد مصدر الطاقة 18 ~ 36 فولت تيار مستمر، -5 فولت ~ 0 فولت ~ + 5 فولت خرج الجهد |
U24 | جهد مصدر الطاقة 18 ~ 36 فولت تيار مستمر، + 5 فولت ~ 0 فولت ~ + 5 فولت خرج الجهد |
I21 | جهد مصدر الطاقة 9 ~ 36Vdc، نظام سلكين 4mA ~ 12mA ~ 20mA الإخراج الحالي |
I22 | جهد مصدر الطاقة 9 ~ 36Vdc، نظام سلكين 20mA ~ 4mA ~ 20mA الإخراج الحالي |
I41 | جهد مصدر الطاقة 9 ~ 36Vdc، أربعة أسلاك 4mA ~ 12mA ~ 20mA الإخراج الحالي |
I42 | جهد مصدر الطاقة 9 ~ 36Vdc، أربعة أسلاك 20mA ~ 4mA ~ 20mA الإخراج الحالي |
غير متوفر | لا يوجد إخراج إشارة تناظرية |
الطرف العلوي من المقبض
بي جي | الطرف العلوي من مقبض نوع BG، تشغيل راحة اليد العلوية |
ها | الطرف العلوي من مقبض نوع HA، لا يوجد زر في الأعلى |
لديه | الطرف العلوي من المقبض من النوع HAS مع أزرار في الأعلى |
عالية الدقة | الطرف العلوي من مقبض HD، لا يوجد زر في الأعلى |
اتش دي اس | الطرف العلوي لمقبض من نوع HDS، مع زر في الأعلى |
تقرير التنمية البشرية | الطرف العلوي لمقبض من نوع HDR، متأرجح في الأعلى |
كغ د | مع مفتاح الأمان وزر الروك |
كجم DN | مع مفتاح الأمان، بدون زر الروك |
طريقة الصادرة
C | كتلة المحطة الطرفية |
A | موصل أمبير |
تركيبات كهربائية
نوع دبوس الجهد نوع القاعة
1 الواجهة الأمامية لمقياس الجهد + 5Vdc |
2 مقياس الجهد محايد فارغ لا توجد فجوة متوسطة |
3 مقياس الجهد الاتجاه الخلفي نهاية OV |
4 الجهد الناتج الجهد ممسحة |
5 مفتاح الاتجاه الأمامي (مفتوح عادة) مفتاح الاتجاه الأمامي (مفتوح عادة) |
6 محطة مشتركة لمفتاح الاتجاه الأمامي محطة مشتركة لمفتاح الاتجاه الأمامي |
7 مفتاح الاتجاه الخلفي (مفتوح عادة) مفتاح الاتجاه الخلفي (مفتوح عادة) |
8 محطة مشتركة لمفتاح الاتجاه الخلفي محطة مشتركة لمفتاح الاتجاه الخلفي |
9 مفتاح متأرجح للاتجاه الأيسر (مفتوح عادة) مفتاح متأرجح للاتجاه الأيسر (مفتوح عادة) |
10 الطرف المشترك للمفتاح العلوي للمقبض الطرف المشترك للمفتاح العلوي للمقبض |
11 مفتاح الروك الاتجاه الأيمن (مفتوح عادة) مفتاح الروك الاتجاه الأيمن (مفتوح عادة) |
12 مفتاح الأمان مفتاح الأمان |
